在進行波峰焊接過程中，焊接區會產生高溫，高溫下焊料熔化并開始流動，空氣中的氧氣會與焊料反應，導致焊料和焊點表面出現氧化層，從而對焊接質量產生負面影響。
在波峰焊過程中使用氮?dú)庾鳛楸Ｗo(hù)氣體，可以在周圍形成氣體保護層。氮?dú)馐且环N惰性氣體，能有效隔離空氣中的氧氣和水份，防止焊接過程中氧氣對焊料和焊點的氧化，從而減少焊點缺陷。此外，氮?dú)饩哂袃?yōu)良的導熱性能，焊料的流動性更好，可提高焊點的浸潤性，減少氣泡的產生，從而獲得更平滑、更光潔的焊點。
在波峰焊接過程中使用氮?dú)鈱τ谔岣吆附淤|(zhì)量和增加產品的可靠性至關重要，尤其對于高密度、高可靠性及微小組件的焊接。針對這一需求，日東科技自主研發的【隧道式全程密封氮?dú)獠ǚ搴浮繎?yīng)運而生！

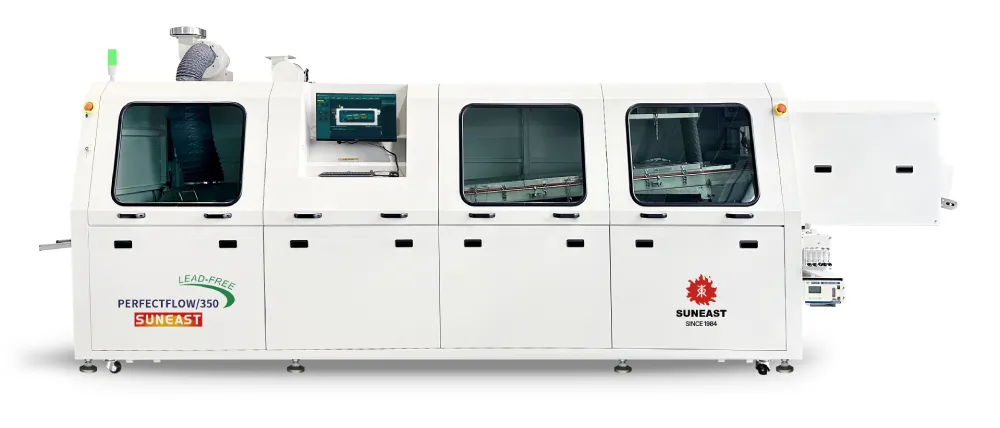

隧道式全程密封氮?dú)獠ǚ搴?/strong>
日東科技PERFECTFLOW系列隧道式全程密封氮?dú)獠ǚ搴?采用全球首創的焊接區密封解決方案和創新的分段傳輸方案,解決了常規隧道式波峰焊的分段輸送卡板、調寬卡頓及使用操作維護不便等問題。消除波峰與錫面落差大的不良影響，將波峰焊接氮?dú)獗Ｗo(hù)工藝的應用效果發揮到極致，極大地提升了隧道式波峰焊設備性能和焊接工藝品質。
PERFECTFLOW系列設備特點：
1
全球首創焊接區密封設計，采用特制彈性材料密封；
2
配置氧分儀，可實時監控氧含量，氮?dú)獗Ｗo(hù)提升焊接品質；
3
創新設計的分段傳輸方案，可避免傳統常規式隧道波峰焊分段輸送的卡板和調寬卡頓問題；
4
焊接工藝角度靈活可調，板底過板空間可按需配置；
5
預熱與錫爐過渡段配置紅外熱補償，減少掉溫；

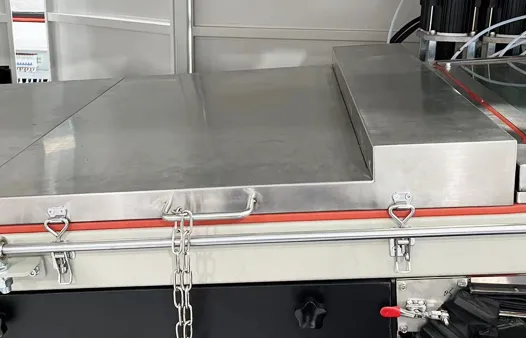

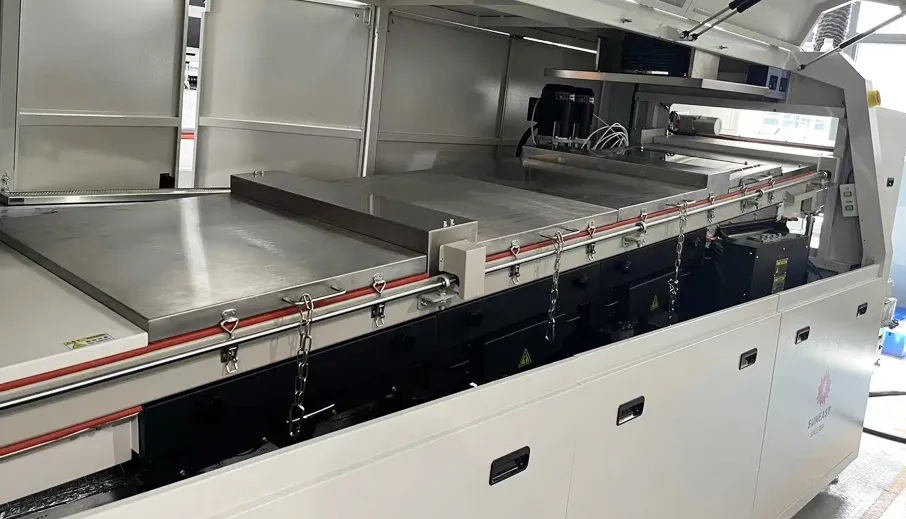

密封結構

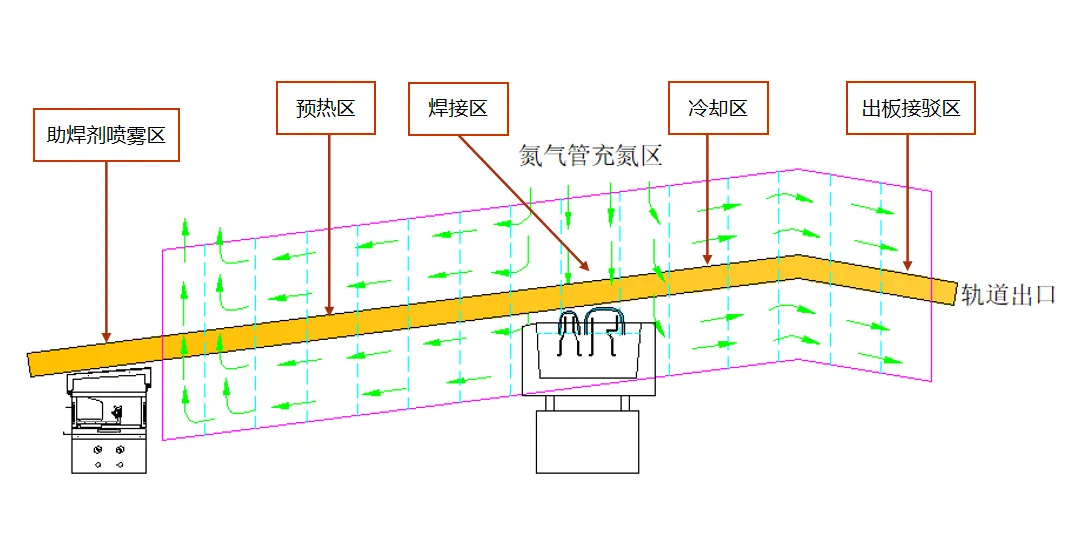

輸送段全密封設計，采用全球首創的焊接區域密封解決方案和創新設計的分段傳輸方案，準確控制氣流流動路徑，可滿足各種氮?dú)獗Ｗo(hù)工藝需求。

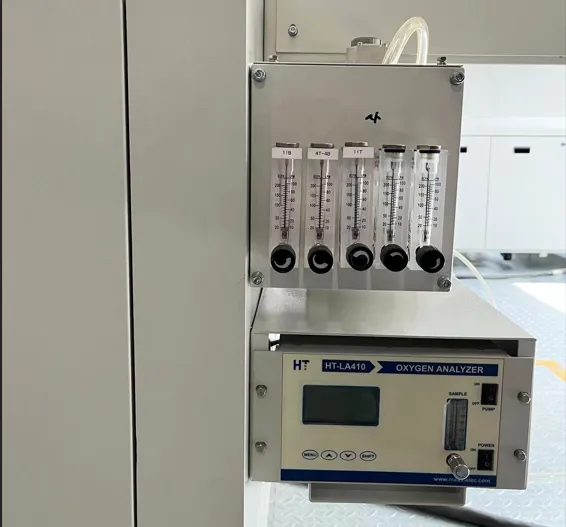

氧含量監控
配置氧分儀，可監控和分析氧含量。
焊接角度可調
焊接角度靈活可調，調節范圍4.5°~6.3°
板底空間配置
板底空間可根據需求靈活配置（25mm，可定制更大空間）。

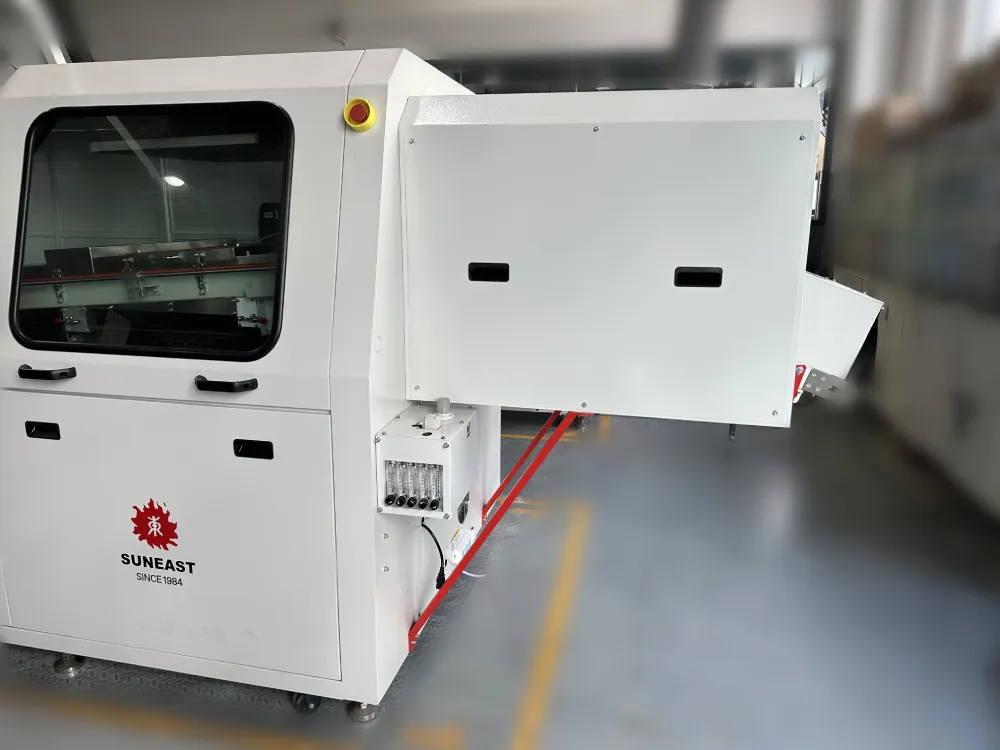

出口接駁
出口鏈條接駁段+寬皮帶輸送段，作為焊接區域出口側的延伸，保證焊接區殘氧量穩定的同時，起到與后端設備對接的作用。

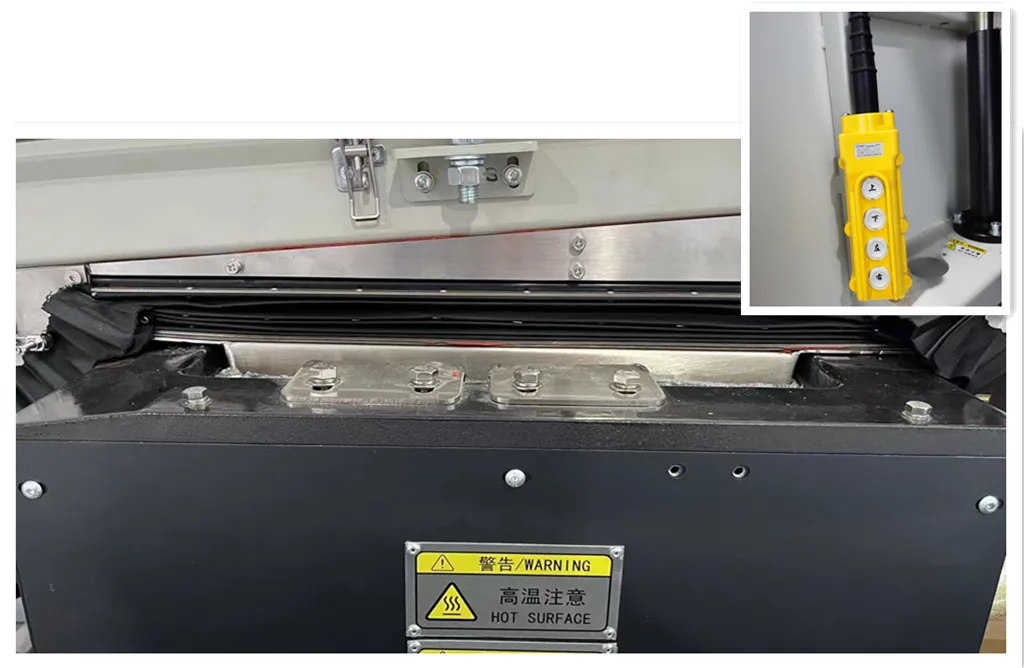

錫爐模塊
錫爐四周采用特制彈性材料密封，配置電動錫爐可自由升降進出；

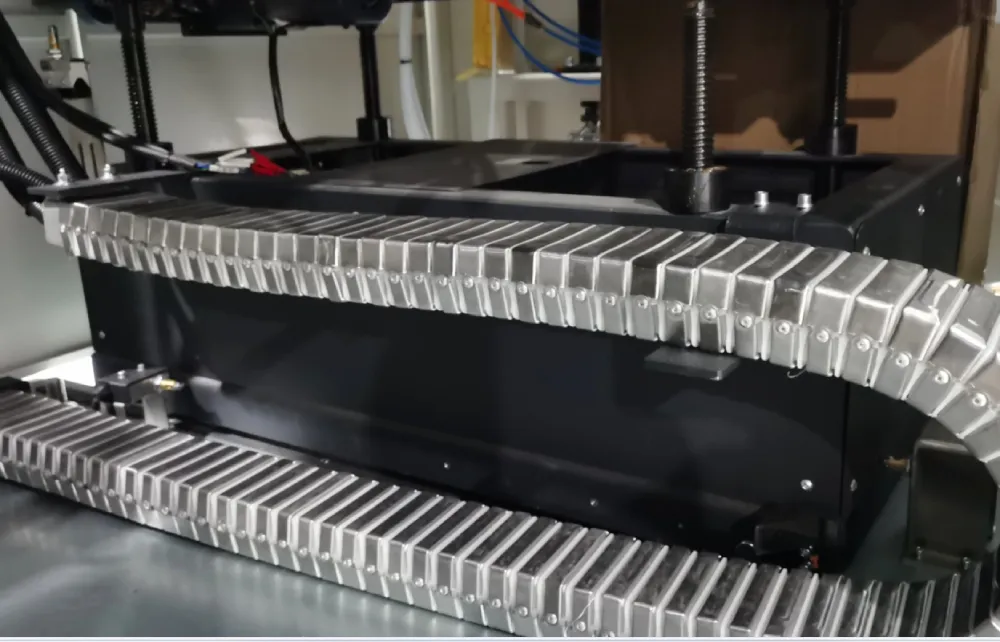

封閉走線
走線采用封閉拖鏈，安全可靠；

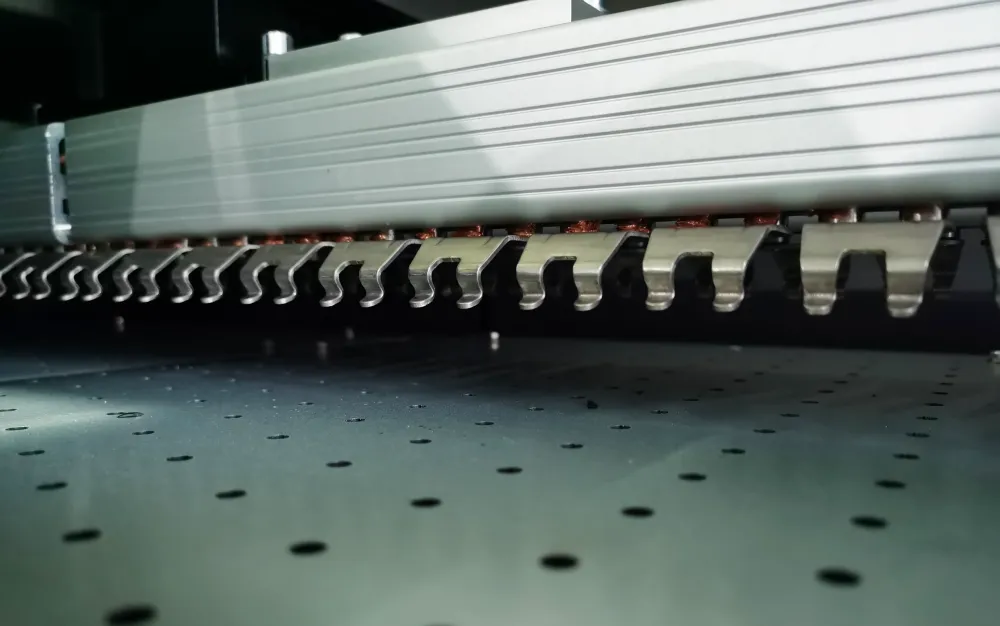

過渡段熱補償
預熱與錫爐過渡段配置紅外熱補償，可減少掉溫。
更多詳細資料和個性化定制方案，歡迎聯系我們。
